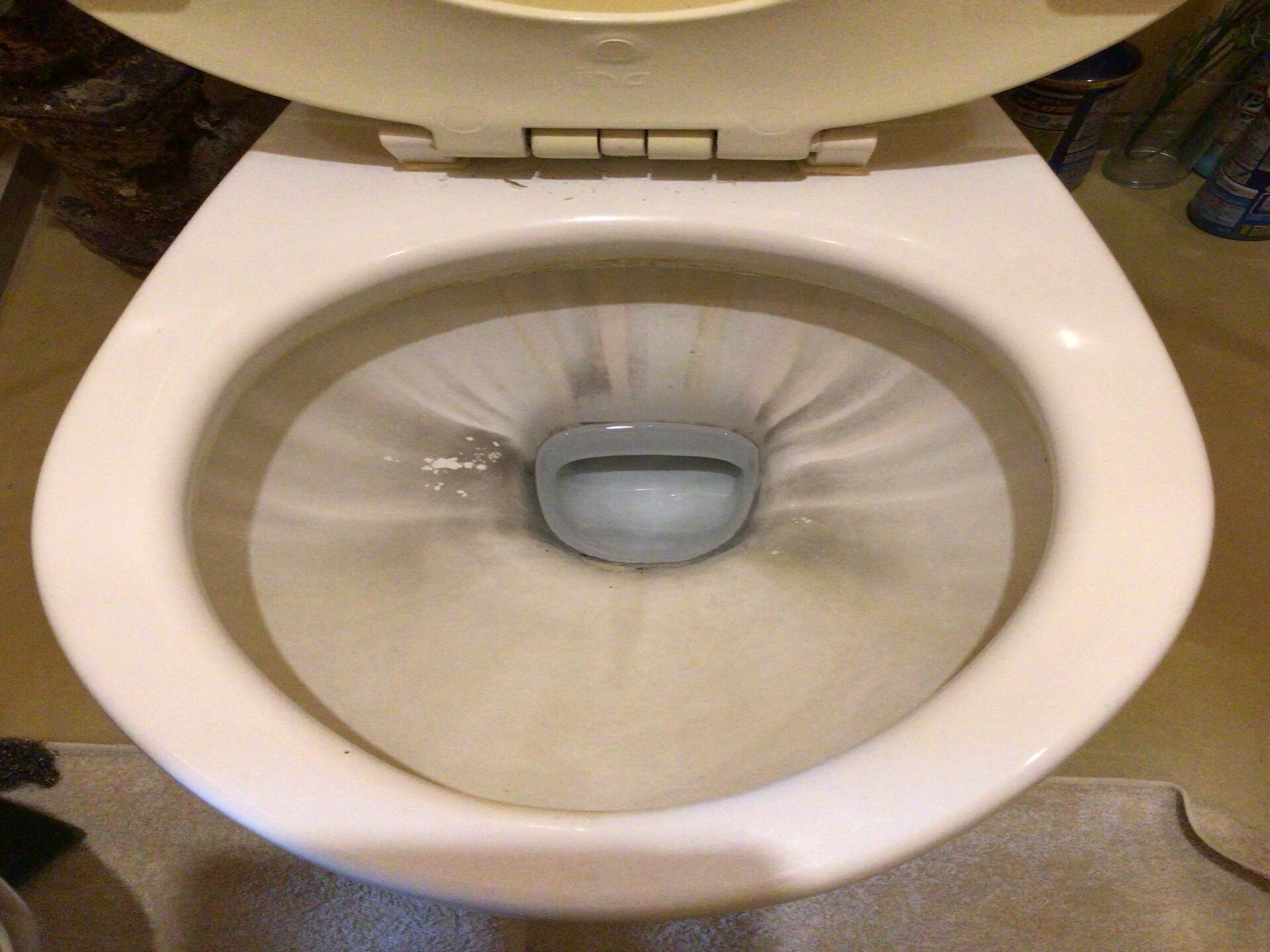

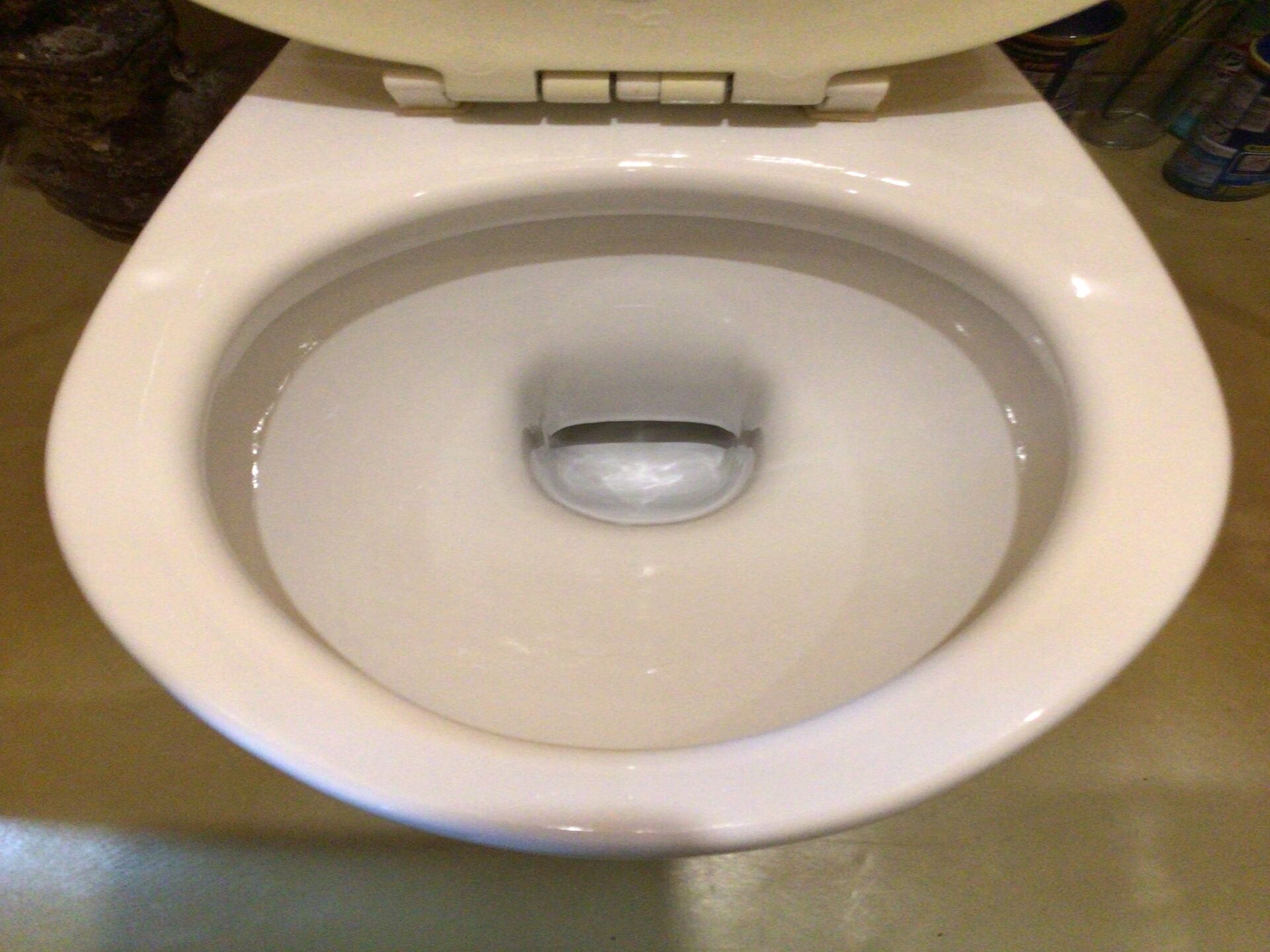

トイレ陶器に固着する尿石・水垢の専門的除去技術と環境保全クリーニング徹底解説

第1章：はじめにと要約

衛生陶器（トイレの便器・手洗い器等）は、現代社会における公衆衛生および住環境の質を支える極めて重要な設備です。

しかし、日々使用される中で、便器内や排水路には不可避的に特有の汚濁物質が堆積していきます。

その代表例が「尿石（Urinary Calculi / Uric Scale）」および「水垢（Limescale / Water Scale）」です。

これらの汚れは、初期段階では単なる表面の変色や薄い皮膜に過ぎません。

しかし、放置すると時間の経過とともに鉱物化・結晶化が進み、一般的な中性洗剤や通常の掃除ブラシでは一切刃が立たない結晶質層へと進化します。

本解説の要点まとめ

• 尿石の化学的本質：人の尿中に含まれる尿素や有機物が細菌のウレアゼ酵素で分解されてアンモニアが発生し、液性がアルカリ性に偏ることで、尿中のカルシウムイオンやリン酸イオンが難溶性の無機塩（リン酸カルシウム、炭酸カルシウム等）として晶出した結晶体です。

• 水垢の化学的本質：水道水に含まれるカルシウム、マグネシウム、ケイ酸（シリカ）などのミネラル成分が、水分蒸発に伴って濃縮・析出し、陶器表面に固着した鉱物層です。

• 放置することのリスク：悪臭（アンモニアガス等）の持続的発生、致死的な排水路の閉塞（つまり）、病原性微生物（大腸菌・緑膿菌・ノロウイルス等）のバイオフィルム化と保持、陶器釉薬（ゆうやく）層の不可逆的な化学的・物理的損傷をもたらします。

• 専門的除去アプローチ：

  • 化学的アプローチ：酸性薬剤（塩酸、スルファミン酸、ギ酸、クエン酸等）による錯体形成・基質溶解。

  • 物理的アプローチ：陶器のモース硬度（約 6〜7）を基準とし、釉薬を損傷させない適切な研磨材（ピューミストン、耐水サンディングシート#1000以上、ダイヤモンドパッド等）を用いた湿式精密研磨。

• 中和と保護：酸処理後の適切なアルカリ中和、水洗、ならびにシラン系・シロキサン系コーティング等による再付着防止処理の徹底。

第2章：汚れの化学的メカニズムと成分構造

トイレに発生する汚れを効果的かつ安全に除去するためには、まずその物質的特性と化学的生成プロセスを深く理解する必要があります。

【尿石の生成サイクル】

人体排出物（尿）
   │（尿素、カルシウムイオン等）
   ▼
ウレアゼ生産菌の作用
   │（尿素の加水分解）
   ▼
アルカリ化（pH上昇 & アンモニア発生）
   │
   ▼
難溶性無機塩の析出・結晶化（リン酸カルシウム・炭酸カルシウム）
   │（有機物・バイオフィルムの巻き込み）
   ▼
多孔質結晶（尿石）の固着・増厚

1. 尿石（Urinary Calculi）の正体

尿石は、生理学的な排出物である尿が化学的・生物化学的変性を受けて析出した、固体の結晶性構造物です。

(1) 生成反応メカニズム

健康な人の排出直後の尿は、通常 pH 5.5〜6.5 程度の弱酸性から中性を示します。

しかし、便器内や排水管内に滞留すると、環境中に存在するウレアゼ（Urease）活性を持つ細菌（Proteus 属や Staphylococcus 属など）の作用を受けます。

ウレアゼ酵素は、尿中に大量に含まれる尿素を加水分解します。

この反応により多量のアンモニウムイオンと炭酸イオンが生成され、液体の pH は急激に上昇して強アルカリ性（pH 8.5〜9.5）へと傾きます。

液性がアルカリ性に移行すると、通常は可溶性状態で尿中に溶解していたカルシウムイオンやマグネシウムイオン、リン酸イオンの溶解度が著しく低下します。

結果として、以下の難溶性無機塩が晶出します。

• リン酸カルシウム（Hydroxyapatite / Calcium Phosphate）

• 炭酸カルシウム（Calcium Carbonate）

• リン酸アンモニウムマグネシウム（Struvite / 炭酸マグネシウム重塩）

(2) 構造特性と物理的性質

晶出した無機塩の結晶は単体で固着するだけでなく、尿中のタンパク質、脂質、脱落した上皮細胞、死滅した細菌体などの有機物（バイオフィルム）をバインダー（接着剤）として抱き込みながら多層化します。

このため、尿石は「無機塩結晶＋有機マトリックス」からなる複合多孔質体であり、非常に頑丈なミクロ構造を形成します。

内部には無数の微小孔が存在し、そこにアンモニア、インジカン分解物、硫化水素などの悪臭物質が充填されているため、強力な不快臭の発生源となります。

2. 水垢（Limescale / Water Scale）の正体

水垢は、カルキ（塩素）ではなく、水道水内に微量に含まれるミネラル分が蒸発・濃縮を繰り返すことで陶器表面に固着した無機堆積物です。

【水垢の析出メカニズム】

水道水（蒸発） ──> カルシウム・マグネシウム濃縮 ──> 炭酸カルシウム結晶化（カルシウムスケール）
               ──> 珪酸（シリカ）濃縮            ──> ケイ酸ポリマー化（シリカスケール）

(1) カルシウムスケール（炭酸カルシウム系）

水道水中には炭酸水素カルシウムの形でカルシウムイオンが溶解しています。

水滴が陶器表面で乾燥・加熱・空気接触すると、炭酸ガスが脱離し、難溶性の炭酸カルシウム（スケール）へと変化します。

このスケールは白くカサカサした結晶であり、酸性薬剤によって比較的容易に加水分解・錯体化して溶解します。

(2) シリカスケール（ケイ酸塩系）

水垢の中でも最も除去が困難とされるのが、水道水中の溶存シリカに由来するシリカスケールです。

水が蒸発する過程でシリカが三次元的に脱水縮合を起こし、ポリ珪酸（Polysilicic acid）から非晶質シリカへと硬化します。

このシロキサン結合は化学的に非常に安定しており、通常の有機酸や強酸（塩酸・硫酸など）では分解・溶解しません。

また、ガラスや陶器の主成分（ガラス質・ケイ酸塩）と同一の骨格を持つため、陶器の釉薬層と化学的に一体化・架橋結合して極めて強固に固着します。

3. 複合汚れ（尿石＋水垢＋バイオフィルム＋金属錆）

実際の現場において、尿石や水垢が「単体」で存在するケースは稀です。

多くの場合、以下の物質が重層的・複雑にからみ合った複合汚れを形成しています。

これらの複合汚れは、酸性薬剤の浸透をバイオフィルムが阻害したり、シリカスケールが尿石の表面をコーティングして酸の接触を防ぐなど、除去難易度を跳ね上げる相乗効果を発揮します。

第3章：なぜ専門的クリーニングが必要なのか

トイレの尿石・水垢を「見た目が汚いから」という理由だけで掃除するのは、衛生管理の観点からは不十分です。

クリーニングを行わずに放置した場合、建築設備、公衆衛生、資産価値の観点から甚大な被害が生じます。

【尿石・水垢放置の悪循環】
汚れの付着 ──> 表面粗度の増大（ざらつき） ──> バイオフィルム固着・ウレアゼ活性化
    ▲                                                      │
    │                                                      ▼
配管閉塞・破損 ◄── 悪臭増幅・病原菌飛散 ◄── 結晶の多層化・流路狭窄

1. 衛生・病原微生物学的なリスク

尿石は多孔質な構造を持っており、その内部孔径は微生物にとって最適な微小生息環境（マイクロハビタット）を提供します。

• 病原菌の長期保存・増殖地帯化：

  尿石内部には、大腸菌（E. coli）、黄色ブドウ球菌（S. aureus）、緑膿菌（P. aeruginosa）、サロモネラ菌などの病原細菌や、ノロウイルス等の各種ウイルスが長期にわたり生存・維持されます。

• エアロゾルによる二次感染の増大：

  水洗トイレを流す際、水流のせん断力によって便器内の粒子が微小な水滴（エアロゾル）となって空間中に飛散します。

  尿石に病原菌が定着している場合、フラッシングのたびに病原体が空間全体に散布され、壁・床・ドアノブ・ペーパーホルダー等を汚染し、接触感染・吸入感染を引き起こします。

2. 消臭・悪臭防止（不快因子の根絶）の観点

便器を日常的に洗剤で洗っていても「アンモニア臭が消えない」という問題の 90% 以上は、見えない位置（フチ裏やトラップ深部）に潜む尿石が原因です。

• 連続的ガスの脱離：

  尿石中に含まれる有機物質および分解途中の尿素は、空気中の湿度や追加される尿・水と接触することで継続的にアンモニアガス、トリメチルアミン、硫化水素、ジメチルサファイドなどの極悪臭物質を放出し続けます。

• 壁・天井への匂い移り（二次固着）：

  発生した悪臭体は、トイレ室内のクロス（ビニール壁紙）や石膏ボード、床材（クッションフロア等）の多孔質面に吸着されます。

  初期段階で尿石を除去しなければ、最終的には内装材全体の張り替えが必要となるほどの臭気被害に発展します。

3. 設備維持・配管寿命・修繕コストの観点

便器本体だけでなく、その奥に続くトラップ管および建物の排水横枝管・排水立管における尿石成長は、設備にとって致命的な障害となります。

【排水管における閉塞の進行過程】

[初期] 管内壁への薄い尿石皮膜形成（水流への抵抗発生）
  ↓
[中期] 有機物・トイレットペーパー繊維を巻き込んだ縮小（流路の50%喪失）
  ↓
[末期] 完全閉塞（排水の逆流、便器からの溢れ、管内自重破壊）

• 流路狭窄と閉塞（つまり）：

  排水トラップの屈曲部（Sトラップ、Pトラップ）内壁に尿石が成長すると、管路の有効断面積が減少します。

  そこへトイレットペーパーや固形便が引っかかることで、頻繁なつまり現象を引き起こします。

• 流体抵抗の増大と洗浄力の低下：

  固着した汚れによって便器内部の粗さ（表面粗度）が増すと、水流のレイノルズ数が変化し、流体的なエネルギー損失（摩擦損失）が大きくなります。

  結果として、少ない水量で確実に汚物を排出する現代の節水型トイレ（3.8L〜4.8L洗浄）の性能が阻害され、洗浄不良を多発させます。

• 物理的膨張破壊と交換費用の高騰：

  尿石が配管内部で成長を続けると、その結晶成長圧によって鋳鉄管の割れや、塩化ビニル管（VP管/VU管）の継手部破損を引き起こすことがあります。

  壁裏や床下の配管交換工事が必要となった場合、数十万〜数百万円規模の修繕コストが発生します。

第4章：除去に使用する化学薬品・洗剤の専門知識

尿石や水垢の除去において最も重要な原則は、「汚れの化学的性質と逆の性質を持つ薬品を選択し、化学反応によって水溶性物質へ変化させる」ことです。

1. 酸性薬剤の分類と化学反応機構

尿石およびカルシウム系水垢の基本骨格はアルカリ性のカルシウム塩です。これらを分解するには酸が不可欠です。

(1) 塩酸

プロの清掃現場で最も多用される無機強酸です。

• 特徴：カルシウム塩を非常に溶解度が高い塩化カルシウムへと速やかに変化させます。反応速度が極めて速く、分厚い尿石を数分〜数十分で劇的に崩壊させます。

• リスク：濃度 10% 以上は医薬用外毒物・劇物に指定されます（市販の家庭用洗剤は 9.5% 以下に規制）。

  塩化水素ガスの揮発による吸入障害、陶器の金属パーツ（フラッシュバルブ、ボルト、ノズル）への激しい腐食（ピッティング腐食・応力腐食割れ）を引き起こす危険性があります。

(2) スルファミン酸

固体の無機酸であり、業務用尿石除去剤に広く用いられています。

• 特徴：塩酸に匹敵する高いカルシウム溶解能力を持ちながら、揮発性がなく有毒ガスの発生リスクが著しく低いのが特徴です。

  また、金属に対する腐食性が塩酸よりも大幅に穏やかです。

(3) ギ酸（Formic Acid） / 乳酸（Lactic Acid） / クエン酸（Citric Acid）

各種の有機酸です。

• 特徴：環境負荷が低く、安全性が高いため、家庭用やマイルドな業務メンテナンスに用いられます。

  特にクエン酸はカルシウムイオンとキレート錯体を形成する能力（キレート作用）があり、徐々にスケールを崩壊させます。ただし、強固な尿石に対する反応スピードは非常に遅いため、長時間の漬け置きが前提となります。

2. 代表的洗剤・薬剤の性能特性比較表

3. 化学的禁忌事項：「混ぜるな危険」の化学反応

酸性洗剤を取り扱う上で最も注意しなければならないのが、塩素系漂白剤・カビ取り剤（次亜塩素酸ナトリウム ）との混触です。

【有毒塩素ガス発生のメカニズム】
酸性洗剤（HCl等） ＋ 塩素系漂白剤（NaClO）
       │
       ▼
次亜塩素酸（HClO）の生成と自己分解
       │
       ▼
有毒な塩素ガス（Cl2）の大量発生！ ──> 呼吸器不全・肺水腫（致死的）

酸性洗剤から生じる水素イオンが次亜塩素酸イオンと反応すると、未解離の次亜塩素酸が生成されます。

これが塩酸由来の塩化物イオンと反応することで、強毒性の塩素ガスが瞬時に発生します。

塩素ガスは少量でも呼吸器粘膜を破壊し、肺水腫を引き起こして死に至る非常に危険な物質です。

酸性作業を行う前後は、現場から塩素系薬剤を完全に排除し、水洗を徹底しなければなりません。

第5章：プロが実践する専門的除去手順（完全マニュアル）

ここからは、実際にプロのビルメンテナンス作業者や清掃スペシャリストが現場で実施する、陶器を傷つけず尿石・水垢を100%除去するための標準作業手順（SOP: Standard Operating Procedure）を詳しく解説します。

【専門的クリーニングの全体フロー】

[1] 安全管理・防護具着用 & 現場養生
  ↓
[2] 水抜き工程（トラップ内残留水の完全排出）
  ↓
[3] 化学的分解処理（酸パック・漬け置き施工）
  ↓
[4] 精密物理研磨（モース硬度を考慮した研磨）
  ↓
[5] アルカリ中和・完全水洗
  ↓
[6] 表面保護コーティング施工（撥水・親水処理）

第1段階：安全管理・現場養生

1. 個人用保護具（PPE）の完全着用：

   • 耐薬品性ニトリル手袋（ロングタイプ）

   • サイドガード付き保護メガネ（ゴーグル型推奨）

   • 有機ガス・酸性ガス用防毒マスク（または高機能防塵・防臭マスク）

   • 長そで作業服および防水エプロン

2. 換気経路の確保：

   • トイレ内の局所排気ファンを常時運転。

   • ドアおよび隣接する窓を開放し、二方向以上の空気流路を確保。

3. 周辺養生の実施：

   • 酸性薬剤が飛散すると、床材（大理石・木製フローリング・金属系タイル）が変色・腐食します。養生シート（ポリエチレンフィルム付きマスカー）で便器周囲の床・壁を覆います。

   • 温水洗浄便座のノズル、電装部、給水金具、金属製ボルト頭部にはマスキングテープを貼り、薬剤の直接接触を防止します。

第2段階：水抜き工程（最重要ノウハウ）

便器の水溜まり部分（封水）にそのまま酸性洗剤を投入すると、残留水によって洗剤が数倍〜数十倍に希釈され、pH が上昇して除去効果が大幅に半減します。

プロの作業において「完全な水抜き」は不可欠な絶対条件です。

【水抜き作業の概念図】

[水が溜まった状態]                   [水抜き完了状態]
  (洗剤が希釈され反応不全)            (薬剤が原液のまま直接尿石に浸透)
    ┌──────┐                           ┌──────┐
    │  水  │ <--- 灯油ポンプで吸出     │ 薬剤 │ <--- パックで留まる
    │  水  │    または灯油スワイプ     │ 固着 │
〜〜┴──────┴〜〜                      〜〜┴──────┴〜〜

水抜きの手順：

1. 止水栓の閉鎖：マイナスドライバー等でトイレの給水管止水栓を時計回りに回して閉めます。

2. 残留水の排水方法：

   • 方法A（大型灯油ポンプ利用）：手動式スポイトポンプ（灯油ポンプ）をトラップ底部に挿入し、バケツへ排水を吸い出します。

   • 方法B（押し込み法）：トイレブラシをトラップ奧へ向けて勢いよく何度も押し込むことで、サイフォン現象を意図的に起こして水面を下げます。

   • 最終除去：残った数ミリの水は、吸水スポンジや吸水クロスを用いて完全に拭き取り、陶器面を露出させます。

第3段階：化学的分解処理（酸湿布・パック工法）

水抜きが完了したら、酸性薬剤の能力を最大限に引き出す「酸湿布（酸パック）」を行います。

【酸パックの構造】
─────── 陶器壁面（表面）
   ████ 固着した尿石・水垢層
   ▓▓▓▓ 酸性洗剤（高濃度浸透）
   ▒▒▒▒ ペーパータオル / コットンスライバー
   ════  ポリエチレンフィルム（蒸発防止用ラップ）

酸パックの施工手順：

1. ペーパーの貼り付け：尿石・水垢が固着している部位（フチ裏、水線部、トラップ内）に、厚手のペーパータオル（キッチンペーパー）またはコットンスライバーを隙間なく密着させます。

2. 薬剤の塗布・浸透：酸性洗剤（業務用塩酸系またはスルファミン酸系）を、スプレーボトルまたは刷毛（はけ）を用いてペーパー全体が十分に湿り気を帯びるまで万遍なく散布します。

3. ラップフィルムで密封（蒸発防止）：その上から家庭用食品ラップフィルムを貼り付けて覆います。

   これにより、酸の蒸発を防ぎ、薬剤と尿石との接触時間を大幅に延長させると同時に、有毒ガスの室内拡散を抑制します。

4. 反応時間の確保（放置）：

   • 薄い尿石・水垢：15分〜30分

   • 重度の分厚い尿石：1時間〜2時間（※塩酸系を使用する場合、金属部の様子を随時確認）

   • 温度依存性：化学反応速度は温度に比例します（Arrheniusの法則）。

     冬場は温風ヒーター等で室内を適度に温めると、反応効率が格段に向上します。

第4段階：精密物理研磨（陶器非損傷アプローチ）

化学処理によって尿石・水垢の結晶構造が脆化（軟化）したら、続いて物理的な力を加えて剥離・除去します。

この際、便器の陶器表面（釉薬層）を傷つけない器具の選定が最も重要です。

(1) 硬度の科学（モース硬度と材料選択）

陶器の表面はガラス質の釉薬（Silicate Glaze）で覆われており、そのモース硬度は 約 6.0〜7.0 です。

使用する研磨用具の硬度が陶器の硬度を超えると、目に見えない微細な傷（マイクロスクラッチ）が発生し、そこに将来の汚れが入り込んで落とせなくなります。

【各種物質のモース硬度一覧】
1.0 ── トイレットペーパー
2.0 ── 爪、プラスチックヘラ
3.0 ── カルシウム系水垢・尿石（脆化後）、銅
4.0 ── 軽石（ピューミストン） ★最適
5.0 ── 尿石（未分解の硬質状態）
6.0 ── 陶器の釉薬面（便器本体） ★ここを境界線とする！
7.0 ── 珪砂、石英、シリカスケール、一般的な耐水ペーパー(#100)
8.0 ── 超硬工業用砥石
10.0 ── ダイヤモンド ★超極小粒子のみ湿式使用可

(2) 推奨される物理研磨ツールと使用法

• 軽石（ピューミストン / Pumice Stone）：

  • 硬度：モース硬度約 3.5〜4.5。陶器（硬度 6〜7）より軟らかいため、陶器を削らずに尿石のみを摩耗・粉砕除去できます。

  • 使用法：必ず水または酸性洗剤で十分に濡らした状態（湿式）で使用します。

    乾式で擦ると摩擦熱と局所圧力で傷がつく恐れがあります。

• 耐水サンディングシート（#1000〜#2000番手）：

  • 特徴：極めて細かな研磨粒子を持つ防水紙ヤスリです。#600 以下の粗いヤスリは釉薬を削ってしまうため絶対に使用禁止です。

    #1000 以上を水で濡らしながら優しく撫でるように擦ります。

• 特殊樹脂製研磨パッド / ダイヤモンドパッド（衛生陶器用）：

  • 人造ダイヤモンドの超微粒子を特殊ウレタン・樹脂に担持させた製品です。

    「衛生陶器用」と明記されているものに限定して使用します。

(3) 物理作業の実際：

1. ラップとペーパーを取り外します。

   この時点で尿石は酸によって豆腐状〜粘土状に軟化しています。

2. 樹脂製ヘラ（スクレイパー）を用いて、浮き上がった分厚い尿石を削ぎ落とします（金属製スクレイパーは陶器に黒い金属条痕「メタルマーク」を残すため使用を避けます）。

3. 残った微細な尿石・水垢に対し、濡らした軽石または耐水ペーパー（#1500）を当て、円を描くように優しく研磨します。

4. 便器フチ裏の死角部分には、曲がるナイロンタワシや小型の曲がり付き研磨ブラシを使用します。

第5段階：アルカリ中和・完全水洗

酸性薬剤を使用した後の陶器および排水路には、強酸性の残留物が付着しています。

これをそのまま放置すると、配管の金属部やシールパッキン（ゴム）を劣化させ、二次被害の原因となります。

1. 中和剤の準備：

   • 重炭酸ナトリウム（重曹）または炭酸ナトリウム（セスキ炭酸ソーダ）、あるいは弱アルカリ性の家庭用洗剤を希釈した水溶液を用意します。

2. 中和の施工：

   • 酸を使用した箇所全体に中和液を散布・刷毛塗りします。

     酸とアルカリが反応して微細な泡が発生し、残留酸が急速に中和されて無害な塩と水へと変化します。

3. 大量水洗（フラッシング）：

   • 止水栓を開き、便器の大洗浄ボタンを数回操作して、排水トラップおよび配管内部を大量の水で完全にすすぎ流します。

第6段階：表面保護（コーティング）施工

クリーニング直後の陶器表面は、ミクロレベルで無垢な状態となっており、非常に水となじみやすい反面、新たな汚れが付着しやすい状態でもあります。

耐久性を向上させるため、コーティング処理を行います。

【コーティング施工による表面の分子構造変化】

[未施工の陶器表面]                   [シラン系コーティング施工後]
  ミクロの凹凸（汚れが固着しやすい）    疎水性（撥水）シロキサン基の並列
  │  │  │  │                            ▲  ▲  ▲  ▲  (水・尿を強力に弾く)
  ▼  ▼  ▼  ▼                            │  │  │  │
────────────────────                  ────────────────────
   陶器（SiO2）層                        陶器（SiO2）層

コーティング剤の種類と特徴：

• フルオロシラン系 / フッ素系コーティング：

  • 陶器表面のシラノール基と化学結合（脱水縮合）し、強力な撥水・撥油性の薄膜を形成します。

    尿や水滴が玉となって滑り落ちるため、スケールが付着しにくくなります。

• オルガノポリシロキサン系ガラスコーティング：

  • 高い硬度と耐久性（1年〜3年持続）を持ち、表面の超微細な凹凸を埋めて平滑化（Smoothness）します。

施工手順：

1. 陶器表面の水分をマイクロファイバークロスおよびドライヤーで完璧に乾燥させます（水分の存在はコーティングの密着を阻害します）。

2. 定められたコーティング剤を専用スポンジに適量含ませ、縦横に均一に塗り伸ばします。

3. 規定の乾燥・硬化時間（通常 1時間〜12時間）を置き、定着させます。

第6章：部位別・特殊ケースのトラブルシューティング

便器の形状や構造により、汚れの堆積メカニズムやアプローチ方法は異なります。

ここでは部位別の特殊な施工ノウハウを解説します。

1. 便器フチ裏（ウォシュレット吐出口・スプレッドノズル周囲）

便器のフチ裏（リム部）は、通常の目線では死角となり、水流が直接当たらない構造も多いため、最も分厚い尿石が形成されるポイントです。

【フチ裏の構造と酸ジェルの保持】

     ──────┐ 陶器上部
   ( 死角 ) │ <--- 鏡（デンタルミラー）で観察
  ┌────────┘
  │ █ 尿石固着エリア ──> 普通の液状洗剤は垂れ落ちる！
  │                       粘性酸性ジェル（またはパック）で塗布

• 作業のポイント：

  • デンタルミラー（手鏡）またはスマホのインカメラを活用し、フチ裏の潜伏汚れを可視化・確認します。

  • 液体洗剤では重力によって即座に垂れ落ちてしまうため、増粘剤（キサンタンガム等）が含まれた「高粘度酸性ジェル洗剤」を使用するか、前述のペーパーパックをフチ裏にしっかりと挟み込みます。

  • ノズル周りの電装部には防水養生（ポリ袋とテープ）を施し、電装基板への液の浸入を防ぎます。

2. 水溜まり部（トラップ深部・排水路曲がり角）

便器の水溜まり奥（トラップ曲がり部）は、尿石が重層的に堆積して流路を狭める最大の難所です。

• 作業のポイント：

  • 完全水抜きを行った後、トラップ内部へ高濃度スルファミン酸発泡微粒子剤または業務用強酸性液を直接注入します。

  • フレキシブルワイヤーブラシ（ワイヤー清掃具）の先端にナイロン研磨部を取り付け、曲がり角の形状に沿わせて挿入し、回転させながら壁面の尿石を崩壊させます。

3. 水線（ウォーターライン）の黒ずみ・輪状水垢

便器の水面境界線に発生する「くっきりとした黒いリング状の固着汚れ」は、水垢（カルシウム）＋黒カビ・空気中のホコリ＋微量の油分が複合化したものです。

• 作業のポイント：

  • 最初にアルカリ性洗剤（または塩素系漂白剤）を適用して、表面のオーガニック膜（カビ・油分）を化学分解します。

  • 水洗後、水面を下げて乾燥させ、残留した固いカルシウムスケールに対して酸性洗剤と耐水ペーパー（#2000）による精密湿式研磨を行います。

第7章：再付着を防止する専門的予防策と日常メンテナンス

一度プロレベルのクリーニングで陶器を初期状態にリセットした後は、科学的根拠に基づいた日常メンテナンスを行うことで、長期間にわたり尿石・水垢の再発生を防ぐことが可能です。

【予防保全の3大ピラー】

   ┌───────────────────────┼───────────────────────┐
   ▼                       ▼                       ▼
[行動変容]              [日常化学アプローチ]     [防汚技術]
着座小用の推奨          弱酸性・中性洗剤による   自動洗浄・トラップ用
(飛散による尿石化阻止)   毎日の連続リセット       尿石防止剤の設置

1. 着座小用（立ち小便の禁止）による予防効果

男性の立ち小便は、便器内だけでなく、フチ裏、便座裏、床、壁面へ大量の微小尿滴（マイクロスプラッシュ）を飛散させます。

• 飛散量の定量的データ：

  立位での小用では、1回あたり約 200〜750滴 の微小飛散胞が周囲 1m 以内に拡散します。

  これが日々の累積により、便器フチ裏や床の接合部でウレアゼ分解を起こし、広範囲な尿石・悪臭の発生源となります。

• 対策：

  着座小用（座って用を足す）を習慣化することで、フチ裏や周囲への尿付着を 99% 以上削減できます。

2. トラップ用・タンク投入型「尿石防止剤」の活用

商業施設やオフィスビルだけでなく、住宅においても有効なのが、尿石防止剤（カルシウム溶解・除菌徐放剤）の設置です。

• 予防メカニズム：

  防止剤に含まれる有機酸やスルファミン酸、界面活性剤、除菌剤（四級アンモニウム塩等）が、流れる水に極微量（数 ppm）ずつ徐々に溶解（徐放）します。

  これにより、(1) ウレアゼ生産菌を死滅させて尿素分解を強力に阻止し、(2) 万が一析出しそうになったカルシウムをキレートして可溶性のまま排水管へと流し去ります。

3. 日常の適切な清掃サイクルの確立

第8章：専門業者（プロの清掃業者）に頼むべき判断基準

DIY（自己施工）でのクリーニングには極限とリスクが存在します。

以下の状況に該当する場合は、無理をせず高度な専門技術と設備を持つプロの建築物清掃事業者・給排水設備業者へ依頼するのが安全かつ経済的です。

【DIY vs プロ作業の限界判断】

  [DIY領域] ─────────┐
   ・表面の薄い黄色い尿石│
   ・フチ裏の軽微な汚れ  │
                        ├─────── [限界境界線] ───────
  [プロ依頼領域] ──────┘
   ・排水がスムーズに流れない（トラップ深部の完全閉塞）
   ・陶器表面に特殊なメーカー純正コーティング（セフィオンテクト等）が施されている
   ・固着した汚れがシリカスケール（ガラス質化）している
   ・配管奥からの激しい不快臭（縦管・枝管の尿石詰まり）

1. プロ業者に依頼すべき具体的条件

1. 排水の重度障害（詰まり・逆流）が発生している場合：

   • 尿石が便器内だけでなく、床下の塩ビ配管内部で管径を埋め尽くしている可能性があります。

     この場合、配管清掃用高圧洗浄機（トーラー・ワイヤー清掃車）や特殊薬品（強酸性の管打通剤）を併用した専門工事が必要です。

2. メーカーの特殊機能性陶器（例：TOTO セフィオンテクト、LIXIL アクアセラミック等）の場合：

   • 現代の高級衛生陶器は、表面にナノレベルの超平滑処理や特殊な金属酸化物層が焼成処理されています。

     硬度の低いヤスリや不適切な酸性薬品を安易に使用すると、これらのメーカー保証付き機能性皮膜を永久に破壊してしまうリスクがあります。

     プロ業者は陶器の型番や材質に応じた最適なケミカルを選定します。

3. 劇物指定薬品（10%超塩酸等）の使用が必要な超重度尿石：

   • 個人での購入・管理が困難かつ非常に危険な劇物医薬品を用いた洗浄が必要な場合。

2. 信頼できる専門業者の選定基準（チェックリスト）

プロ業者を選定する際は、単に価格だけでなく以下の技術的・法的な裏付けを確認してください。

• 使用薬剤と施工手順の事前開示：どのような成分の薬品（塩酸系、有機酸系等）を使い、どう中和・施工するかを明確に説明できるか。

• 損害賠償保険（責任保険）への加入：万が一、作業中に陶器を破損（割れ）、または酸の飛散によって床・金属部を損傷させた場合、保険による補償が適用できるか。

• 建築物清掃業登録・給排水設備取扱資格の有無：法的な管理基準を満たした正規事業者であるか。

• 実績とアフターフォロー：施工後の撥水コーティング処理や、予防保全のアドバイスまで包括的に提供しているか。

第9章：終わりに

トイレの陶器にこびりつく尿石や水垢は、単なる「汚れ」ではなく、生理的排出物と水道水中のミネラルが複雑な化学反応を経て形成された「難溶性の鉱物堆積物」です。

これらを綺麗に落とし、衛生的な環境を維持するためには、気合や根性といった精神論的な摩擦掃除ではなく、「化学反応による分解（酸の利用）」と「硬度の科学に基づいた精密研磨」という専門的なアプローチが不可欠です。

正しい知識を持った定期的なメンテナンスと専門的クリーニングを実践することは、単にトイレを美しく保つだけでなく、病原微生物の感染リスク削減、快適な生活空間の創造、そして建築設備としての資産価値の保全に直接寄与します。

本解説で示した専門的ステップを活用し、安全かつ完璧なトイレ衛生環境を実現してください。
